智能水阀
产品分类：配套辅件
产品名称：智能水阀
适用场景：智能水阀
人气指数： 次
订购热线：40000-63966
跟此产品相关的产品
产品详情
控制中心可根据需要发送阀门开启度信息（流量值），开启度任意调节，轻松实现用户间的流量均衡分配，达到热平衡调解的目的，且流量值不随外网水力情况变化而改变，解决了各阀门之间的互扰。

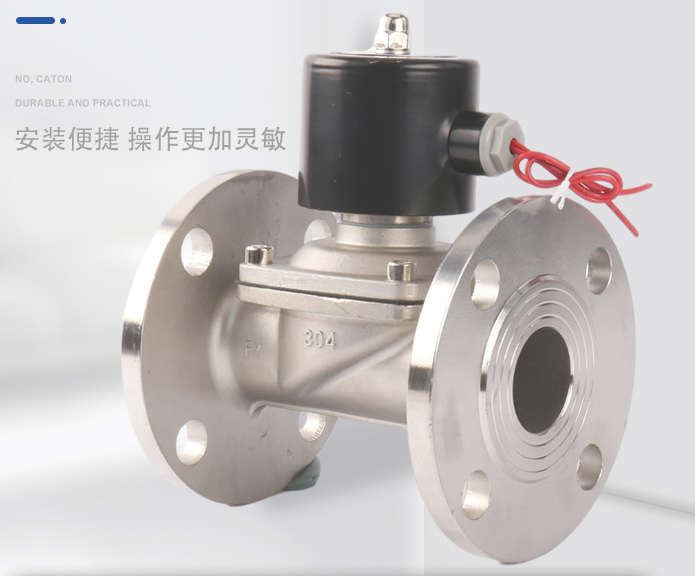

水用电磁阀产品概述：
电磁阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。
水用电磁阀工作原理：
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。
水用电磁阀技术参数：
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 工作介质 | 液体、水、≤ΟE、及其他非腐蚀性流体 | |||||||||||||
| 功耗VA | 17 | 30 | ||||||||||||
| 阀体材质 | 铸铁 铜 不锈钢 | 铸铁 | ||||||||||||
| 流量系数 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 |
| 动作方式 | 常开 常闭 | |||||||||||||
| 型式 | 先导式 | |||||||||||||
| 介质温度（℃） | -5～80 | -50～60 | ||||||||||||
| 工作压力（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | |||||||||||
| 额定电压 | AC220V·DC24V其余规格可作特殊订货 | |||||||||||||
水用电磁阀连接尺寸：
|
公称通径 DN |
内螺纹连接 |
法兰连接 |
|||||||||
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
||||||||
|
G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
1/2″ |
105 |
90 |
|
|
|
|
|
|
|
|
|
20 |
3/4″ |
114 |
100 |
|
|
|
|
|
|
|
|
|
25 |
1″ |
138 |
120 |
130 |
160 |
115 |
85 |
65 |
4- 14 |
16 |
3 |
|
32 |
11/4″ |
151 |
137 |
137 |
180 |
140 |
100 |
76 |
4- 18 |
18 |
3 |
|
40 |
11/2″ |
155 |
145 |
152 |
200 |
150 |
110 |
84 |
4- 18 |
18 |
3 |
|
50 |
2″ |
187 |
188 |
152 |
210 |
165 |
125 |
99 |
4- 18 |
20 |
3 |
|
65 |
|
|
|
222 |
243 |
185 |
145 |
118 |
4- 18 |
20 |
3 |
|
80 |
|
|
|
239 |
256 |
200 |
160 |
132 |
8- 18 |
20 |
3 |
|
100 |
|
|
|
255 |
350 |
220 |
180 |
156 |
8- 18 |
22 |
3 |
|
125 |
|
|
|
416 |
360 |
250 |
210 |
184 |
8- 18 |
22 |
3 |
|
150 |
|
|
|
440 |
400 |
285 |
240 |
211 |
8- 22 |
24 |
3 |
|
200 |
|
|
|
443 |
530 |
340 |
295 |
266 |
8- 22 |
24 |
3 |
|
250 |
|
|
|
493 |
550 |
395 |
350 |
319 |
12- 22 |
26 |
3 |
|
300 |
|
|
|
549 |
580 |
445 |
400 |
370 |
12-φ22 |
26 |
4 |
