        一、三辊闸、道闸控制器布线规范

        1.1 读卡器到控制器

        读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。

        1.2 控制器到电脑

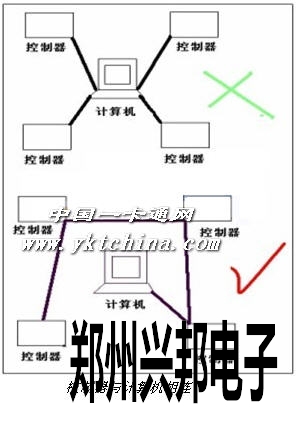

        控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图）。

        如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

        1．3三辊闸（控制源）到控制器

        三辊闸到控制器的连接线需采用2芯电源线，控制器到三转闸的距离不可以超过100米，线径大于1.0 mm。超过50米，用2.0mm。（如果输出12V电源有明显降压则可以微调电源电压到13.6V。

        1.4 走线要求

        其设备用线不得走强电凿或是强电线管。如因环境所限，要平行走线，则要远离50CM以上。

        二、三辊闸、道闸控制器安全事项注意

        1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

        2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。


        3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

        4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。且勿将＋24V间接引入控制器，否则会引起烧毁。

        5、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

        6、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。继电器的工作电流为最大7A，如果控制更大电流设备请安装更大功率的继电器,最好从总控电源箱制有单独控制的开关。

        7、请在安装遥控器或者其他附加增值设备时，注意不要将其他电信号引入控制器。

        三、三辊闸、道闸控制器安装事项

        3.1 读卡器安装

        读卡器安装高度为正常水电安装标准（1.45米），所有外部设备引入制器的线头不能拔得太长，以免外露造成短路现象。

        3.2 控制器安装

        控制器安装时做到便于维护且安全。

        3.3 隔离器安装

        放于隐蔽处，不宜触及。
