联网门禁工程施工规范
文章出处：http://www.nexussmartsolutions.com 作者：未知 人气： 发表时间：2012年03月31日
一、布线规范
1、 读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。

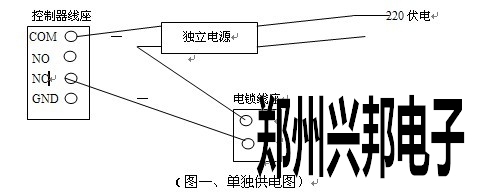

2、 锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。如有需门磁检测线则需多2芯线。（可根据现场需要定）。如果输出12V电源有明显降压则可以微调电源电压到13.6V或单独给电锁供电（如图一）。
1、 按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
2、 控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

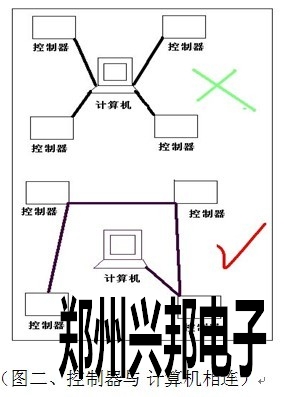

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
5、其设备用线不得走强电凿或是强电线管。如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意
1、虽控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。且勿将＋24V间接引入控制器，否则会引起烧毁。
5、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。
6、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。继电器的工作电流为最大7A，如果控制更大电流设备请安装更大功率的继电器,最好从总控电源箱制有单独控制的开关。
7、请在安装遥控器或者其他附加增值设备时，注意不要将其他电信号引入控制器，建议您在一切非常规安装和改进前与我们的工程师取得联系。
三、安装事项
1、 读卡器、按钮安装
读卡器、按钮安装高度为正常水电安装标准（1.45米），所有外部设备引入制器的线头不能拔得太长，以免外露造成短路现象。
2、 电插锁安装
玻璃门有包边框的门电插锁安装在门框的最中心，针对没有边框的玻璃门以中心线向内面偏25mm也就是锁的中心线。然后再在玻璃门上安装一个匹配玻璃门附件。
３、控制器安装
控制器安装时做到便于维护且安全。
