一台红外沟槽节水控制器连接两个红外探测仪线路修改说明
文章出处：http://www.nexussmartsolutions.com 作者：兴邦科技技术部 人气： 发表时间：2012年04月12日
[文章内容简介]：

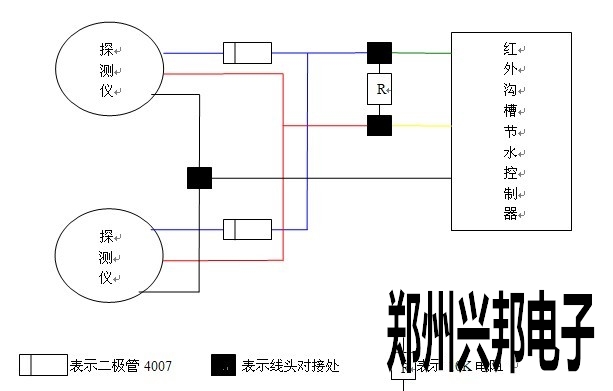

连接线路如下图所示：
注释：1、红外探测仪的三根线色分别为：红色、黑色和蓝色。
2、主控器连接探测仪的三根线色分别为：黄色、黑色和绿色。
3、在探测仪的蓝线上分别接上插针二极管4007，二极管的极性如图所示。二极管标有白色线条的一端朝向探测仪。然后把2个探测仪的蓝线拧到一块接到沟槽控制器的绿线上。（如图所示）
4、将2个探测仪的红线拧到一块接到主控器的黄线上。（如图所示）
5、在沟槽节水主控器的黄线和绿线之间接一个10K的插针电阻。（如图所示）
6、将2个探测仪的黑线和主控器的黑线接到一块。（如图所示）
本文关键词：红外沟槽，红外探测仪，沟槽节水器
