485集线器
RS-485集线器是一款专为解决复杂的电磁场环境下RS-485总线大系统要求而设计的RS-485总线分割集中器(485hub)。可以提供更加灵活的RS-485星型总线结构RS-485接口输入、输出端均采用独立驱动方式，改变原有总线的单一式结构为星型网络结构，可以给工程建设及系统的稳定性带来极大的好处。
产品特点：
工业级光电隔离：为所有的RS-485接口提供3KV以上的光电隔离，有效的解决了外界雷击浪涌和地电位差带来的传输问题。
短路开路保护：具有RS-485端口故障告警功能，并能自动切掉故障端口，这种设计能够保证当其中连接的RS-485端口设备发生故障时，出现问题的RS-485端口将被隔离，以确保其他网段的设备正常工作。
星形连接：提供更加灵活的RS-485星型总线结构RS-485接口输入、输出端均采用独立驱动方式，改变原有总线的单一式结构为网络结构给工程建设及系统的稳定性带来极大的好处。
数据流向自动控制：通过硬件解决数据流向问题，自动判别和控制数据传输方向。
485集线器提高485总线稳定性
随着485总线的应用越来越广泛，485总线系统也原来越大，越来越复杂。随着485总线系统的大而且复杂，导致485总线的稳定性也越来越差。使用485集线器可以很好的解决这些问题。

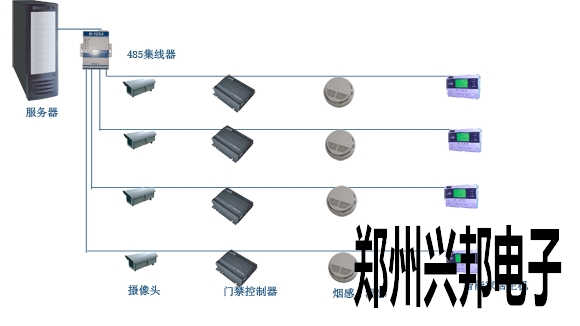

在某智能楼宇工程当中，其中的所有设备都采用485接口与电脑进行通讯，但是在现场施工当中，发现如果按照原先的单纯485总线的施工的话，就会出现一些问题：1.由于智能楼宇工程中要求的功能越来越多，所以其中的设备也越来越多，但是原有的485转换器并不能带这么多的设备。2.由于485总线的特点，一旦总线上有一个设备出现问题的话，会导致整个总线出现问题，从而导致整个系统崩溃。
针对这种情况，施工方使用485集线器可以很好的解决这个问题，利用485光隔离集线器的将单个485总线分割成多个485总线的特性，将每层楼区隔成一个485总线，从而可以带比原先更多的485设备，而且一旦一个总线上有485设备发生问题，也可以将其区隔，从而只是影响一层楼，而不是导致整个系统的崩溃。
485总线使用星型连接

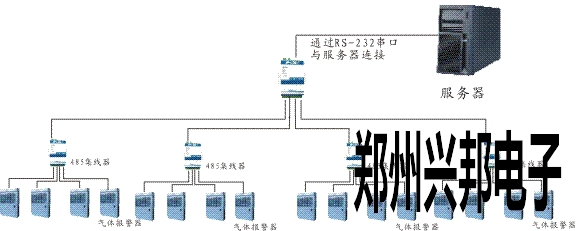

在矿井开采，火电厂，冶金，石化等工业现场中，存在着很多的可燃性气体，这就存在着安全隐患，为了避免爆炸事故和火灾的发生，工程上变安装了各种可燃性气体探测报警控制器，这种探测器可以检测出泄漏气体的浓度，并将其转变成电信号传送给气体报警控制器，控制器经过处理显示出被测气体的浓度，当被测气体浓度超出了设定值时，控制器及时的发出声音和灯光报警信号，监控中心收到报警信号能够迅速的判断出气体泄漏点的准确位置，迅速的对存在隐患的泄漏点进行抢修和维护，从而就避免了重大事故的发生。
由于485总线简单易用受到欢迎，诸多的气体报警控制器一般都具有485串口，所以气体探测报警现场采用485总线的通信方式，但是随着监控系统的增大，探测的点数增多，特别是在原有的基础上进行探测点的增加，由于485总线必须使用手牵手的总线型连接，使得布线非常的不方便。星型的布线连接方式由于其布线简单，容易扩充的特点，使得很多工程商便采用了星型布线连接方式，但是由于485总线机制是不允许星型连接的，使用星型连接很容易导致485信号反射，导致485通信失败。
工程商为了解决485星型布线的问题，采用485集线器可以很好的将485总线连接方式改成星型连接，485集线器是一路485端口输入，四路485端口输出，从而可以形成一进四出的星型连接方式，如果需要更多的输出，可以进行级联获得。由于每个输出端口都是采用独立驱动方式，端口之间不会产生信号反射问题，保证485总线可以稳定运行。采用485集线器之后，工程商可以就现场的环境进行灵活布线，大大方便了施工。
