继电器小板（HK3FF-DC12V-SHG）控制直流电方式
文章出处：http://www.nexussmartsolutions.com 作者：兴邦开发 人气： 发表时间：2013年11月04日
[文章内容简介]：继电器小板（HK3FF-DC12V-SHG）控制直流电方式
继电器小板（HK3FF-DC12V-SHG）控制直流电方式
1.直流电V+、V-（GND）输入输出的确定
1）直流电V+输入输出的确定

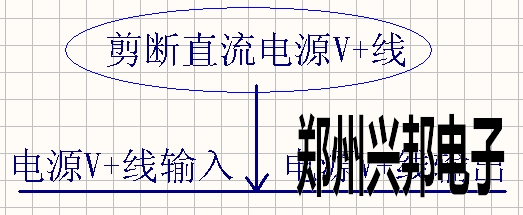

将一根直流电V+线剪断，一侧为直流电V+的输入，另一侧为直流电V+的输出；如下图1-3所示
图1-3
2）直流电V-输入输出的确定

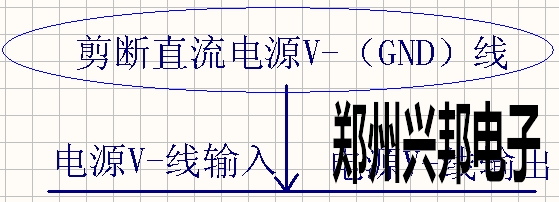

将一根直流电V-线剪断，一侧为直流电V-的输入，另一侧为直流电V-的输出；如下图1-4所示
图1-4

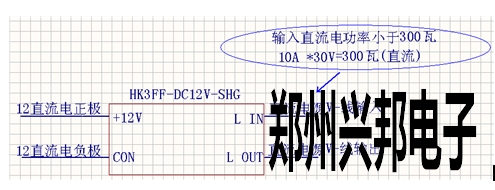

2.继电器小板直流电V+接线方法 接直流电V+的接线图1-5
图1-5

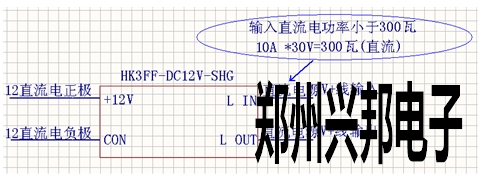

3.继电器小板直流电V-接线方法 接直流电V-的接线图1-6
图1-6
