GPRS售饭机在组装过程中的一些注意事项
文章出处：http://www.nexussmartsolutions.com 作者：兴邦研发部 人气： 发表时间：2015年09月10日
[文章内容简介]：GPRS售饭机在组装过程中的一些注意事项
GPRS售饭机在组装过程中的一些注意事项:

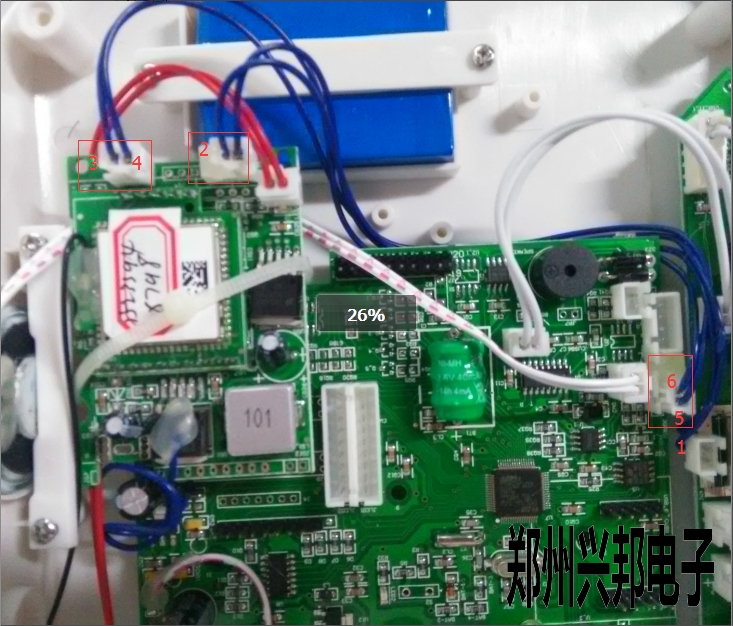

GPRS模块安装如图3-1所示，模块焊接好后，直接插在主板如图2-2中位置4p双排针和4p单排针位置，注意插针位置不要插错位。插好后用扎带固定牢固。
接线如图3-1所示，1-2、3-5、4-6。接好后2和6位置插座不匹配，要用热熔胶固定，防止松动掉落。
电源线如图3-2所示，8-10、9-11，即用正2p线连接。
注:只有电源线可以是红线，其他线一律不准用红线。
安装好后，注意走线，通讯线如图3-1中所示，下压到板子下面。电源线从GPRS模块下方穿过。
本文关键词：GPRS售饭机,食堂售饭机,无线售饭机
