GPRS转433网关网络布线和配置说明（防水型）

文章出处：http://www.nexussmartsolutions.com 作者：兴邦开发部 人气： 发表时间：2016年11月30日

网络布线图

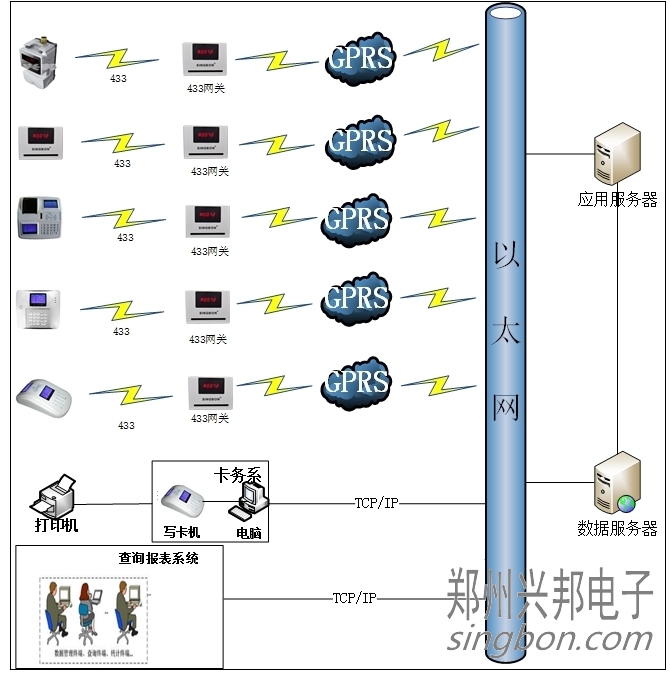

1.433通讯网络拓扑图

2.网关433模块配置说明(接线)

                   433网关（04300G100D/C04300G100D100D）

                          编程器TR001

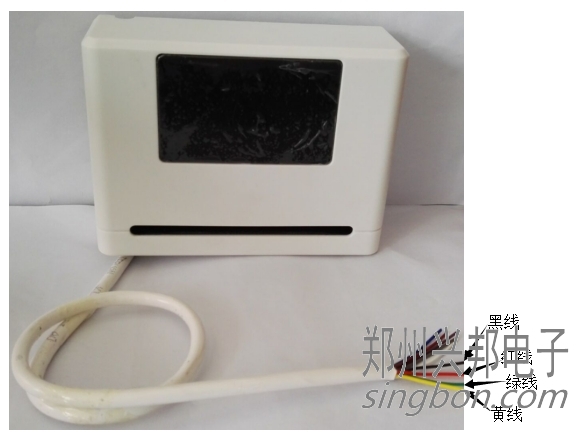

 网关的红线    12V1A电源正极
 网关的黑线    12V1A电源负极
 网关的绿线和编程器TR001的绿线连接
 网关的黄线和编程器TR001的白线连接

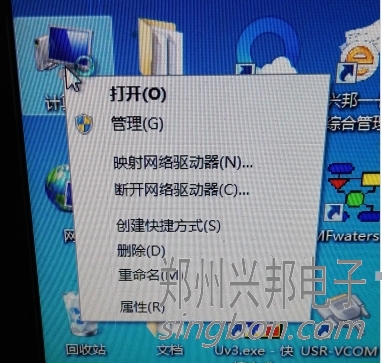

 连接好线后，把编程器TR001插入电脑的USB口，右键单击电脑桌面的“计算机”如下图所示：

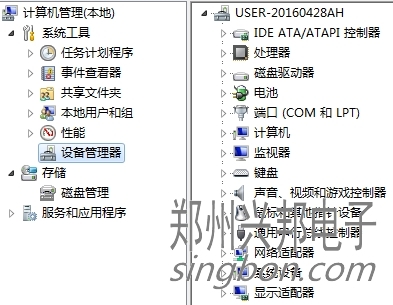

右键单击“管理”，找到“设备管理器”，右键单击“端口”。确定编程器TR001的端口号。

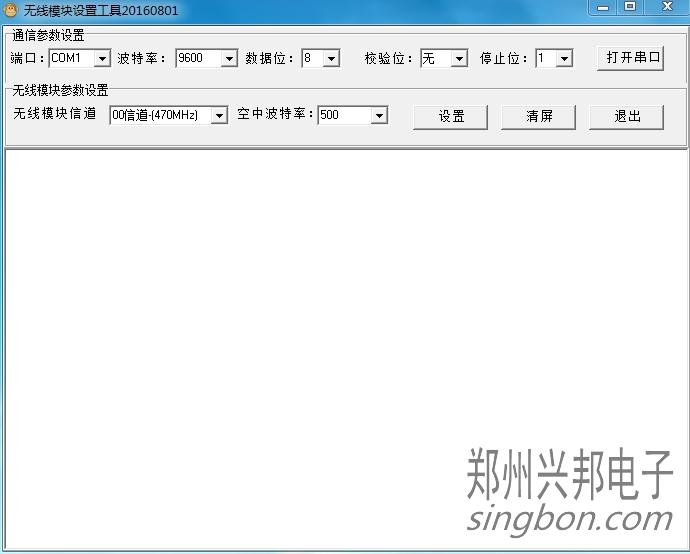

 点击“无线模块设置工具”           ，点开后如下图所示
   选择编程器TR001所在的端口，打开串口。

需要配置的内容
波特率：9600
    数据位：8
    校验位：无
停止位：1
无线模块信道：37信道（433MHZ）(同一个信道为同一个网络，同一个网络中的通信器和设备可以互相通信)
空中波特率：2000

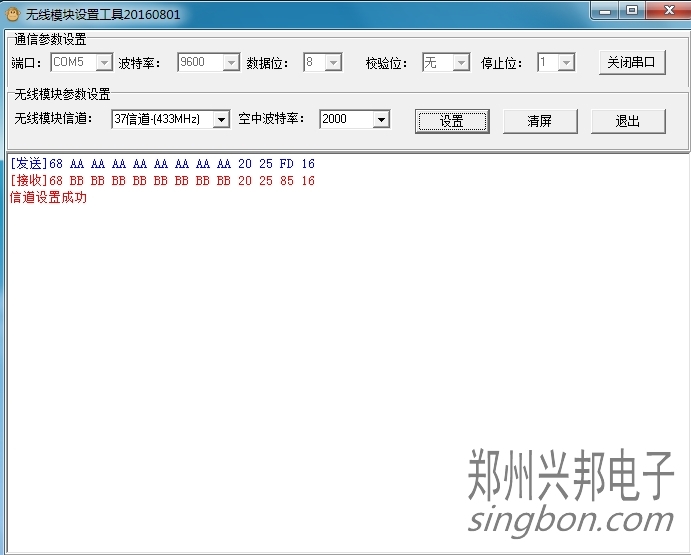

点击“设置”，会提示信道设置成功。

3.网关GPRS模块配置说明(接线)
 网关的红线    12V1A电源正极
 网关的黑线    12V1A电源负极
 网关的黑线    12V1A电源负极
 网关的蓝线和编程器TR001的绿线连接
 网关的白线和编程器TR001的白线连接
 连接好线后，把编程器TR001插入电脑的USB口，右键单击电脑桌面的“计算机”如下图所示：

右键单击“管理”，找到“设备管理器”，左键双击“端口”。确定编程器TR001的端口号。

点击“GPRS配置工具”                             ，点开后如下图所示

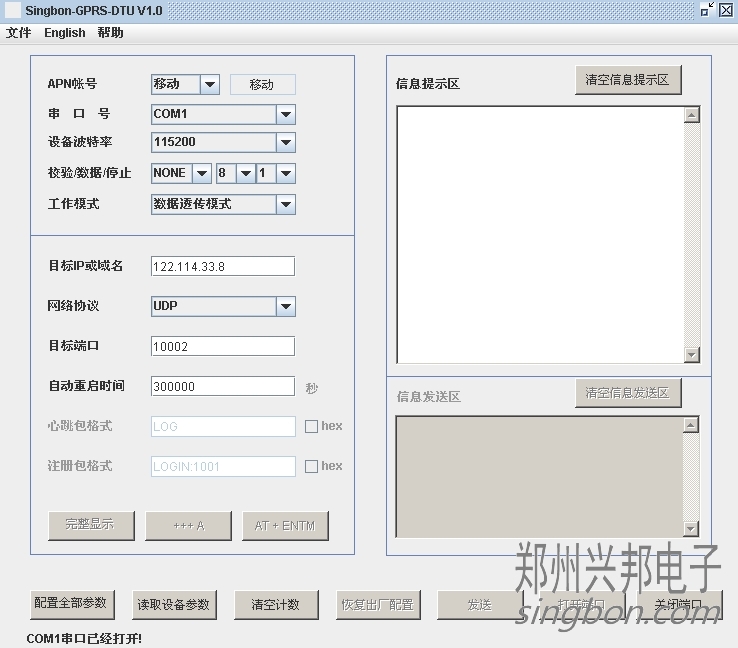

   将编程器TR101插入GPRS配置接口，打开配置工具，选择相应串口，点击“读取设备参数”。

需要修改的内容
a.网络协议：UDP
b.设备波特率：115200
c.目标IP为所用服务器电脑IP：122.114.33.8
d.目标端口号为所用服务器电脑端口号：10002
修改完成后，点击“配置全部参数”，最后关闭端口退出。
