DC12V10A/20A/30A水控机开关电源接线方法

文章出处：http://www.nexussmartsolutions.com 作者： 人气： 发表时间：2024年08月03日

DC12V10A/20A/30A电源接线方法

通电前请检查输入输出的引线是否连接正确，以免损坏设备

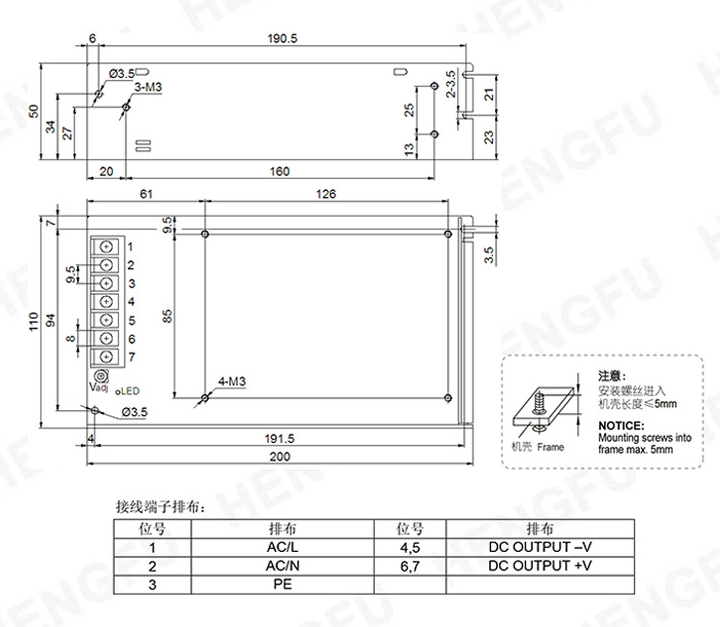

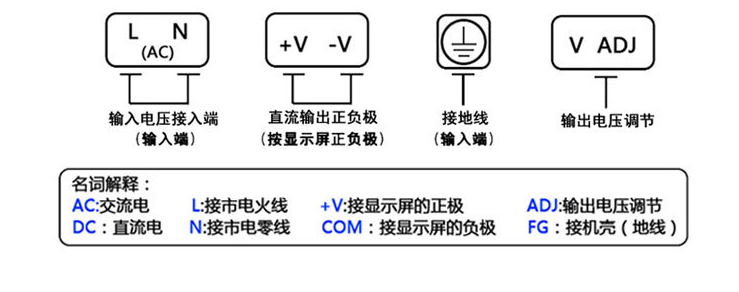

接线口名词解释：

AC：交流电

L：火线

+V：接设备正极

ADJ：输出电压调节

DC:直流电

N：零线

COM/-V：接设备负极

：接地线

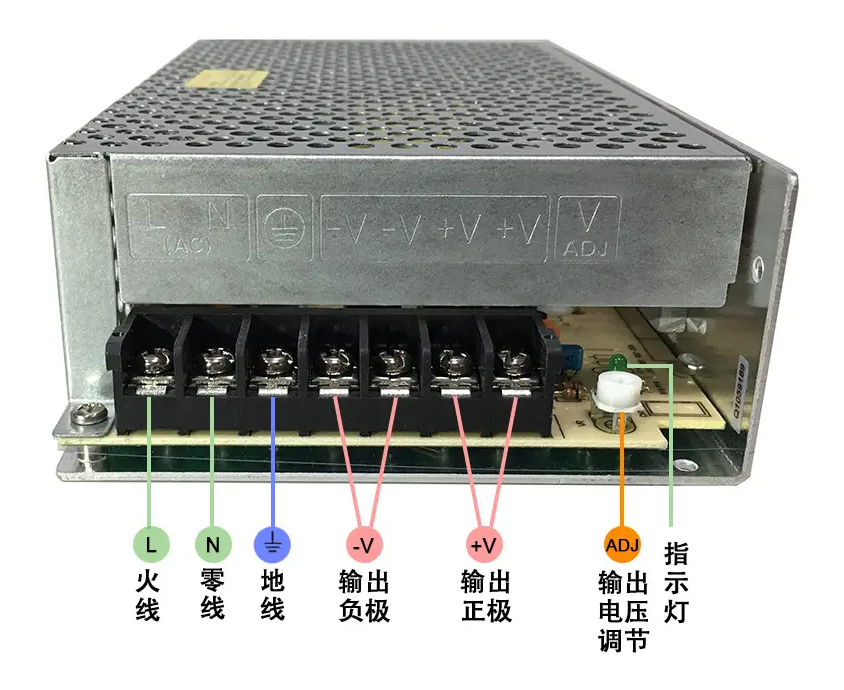

接线说明：

1、左边的第一个和第二个接线柱（L、N）：AC INPUT，用于接入交流电源，分别连接火线和零线。
2、 左边的第三个接线柱：GND，是接地线，确保安全接地。
3、左边的第四、第五和第六个接线柱：均为COM，代表直流输出端的负极（DC OUTPUT V－）。
4、左边的第七、第八和第九个接线柱：均为+V，代表直流输出端的正极（DC OUTPUT V+）。
5、 左边的第十个接线柱：+V ADJ，用于调整直流电压值，保证输出电压在+-10%的可调范围内。
